公称压力Nominal pressure	PN1.6   2.5
工作温度  Operating Temperature	PFA≤120℃      FEP(F46)≤150℃
环境温度 Ambient temperature	-20-+55℃
固有流量特性 Inherent flow characteristics	直线  等百分比 Percentage of the straight line, etc.
固有可调比 Inherent adjustable ratio	50:1
气源 Gas source	0.14-0.3Mpa
输入、反馈信号  Input and feedback signal	4-20MA  1-5V
零件名称 Part Name	材料 Material
阀体、阀盖 Body, bonnet	WCB/CF8/CF8M/CF3+F46（PFA）
阀芯、阀座 Spool, the valve seat	WCB/CF8/CF8M/CF3+F46（PFA）
填料 Filler	V形聚四氟乙烯（PTFE）柔性石墨，PTFE            V type (PTFE) flexible graphite, PTFE Flexible Graphite
阀杆 Stem	WCB/CF8/CF8M/CF3+F46（PFA）

气动单座调节阀概述Electro-pneumatic single seat control valve Overview
气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。
其它可选项：1驱动方式：气动薄膜式；气动活塞式；电子电动式
            2低噪音调节阀；    3微小流量调节阀；    4衬氟调节阀； 5角型调节阀； 6保温夹套型
阀盖形式:常温型 、高温散热型、波纹管型、低温型
Pneumatic control valve is characterized by simple control, fast response, and intrinsically safe, no need to re-take explosion-proof measures.Other options: 1 Driving mode: pneumatic diaphragm type; pneumatic piston; electronic electric2Low-noise control valve;3 three small flow control valve; 4 fluorine valve; 50 cents regulating valve; 6 insulation jacketedBonnet forms: normal temperature type, high temperature heat type, bellows type, low temperature

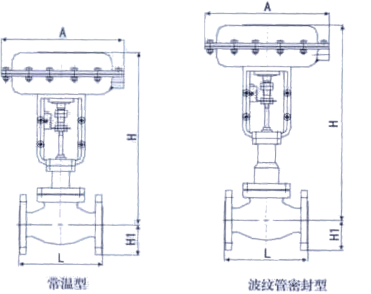

规格示例图series specifications example in Figure

尺寸表（GB）

DN		20	25		32	40	50	65	80	100	125	150	200	250
ФA		280			308			395			498			620
D		225				255				311				415
L	PN16-40  150LB	150		160	180	200	230	290	310	350	400	480	600	730
	PN64、100 300 600LB	230		230	260	260	300	340	380	430	500	550	650	775
H1	PN16	52.5		57.5	70	75	82.5	92.5	100	110	125	142.5	170	202.5
	PN25	52.5		57.5	70	75	82.5	92.5	100	115	135	150	180	212.5
	PN40	52.5		57.5	70	75	82.5	92.5	100	115	135	150	187.5	225
	PN63	65		70	78	85	90	102.5	107.5	125	147.5	172.5	202.5	235
	150LB	50		55	60	65	75	80	95	115	127.5	140	172.5	202.5
	300LB	60		62.5	67.5	77.5	82.5	95	105	127.5	140	160	190	222.5
H	PN16-40	400		400	440	450	460	570	570	570	670	700	740	970
	150LB	400		400	440	450	460	570	570	570	670	700	740	970
	300LB	400		400	450	450	460	570	570	570	720	720	750	980
	波纹管型	480		480	530	530	530	640	640	640	800	810	840	1050
H	电子电动式常温型	565		570	595	655	660	760	770	770	1045	1100	1285	1335
