参数Parameter

空气驱动Air driven	压缩空气5-7bar(可带手轮) Compressed air5-7bar (with a hand wheel)
公称通径Nominal diameter	8-100mm
公称压力Nominal pressure	1.6-6.3MPa
适用温度Suitable temperature	PTFE:-29-+178℃
	EK:-29-+250℃
连接方式Connection mode	螺纹Thread
阀结构Valve structure	两片式、Two. piece type
阀体Body	304、316、316L碳钢Carbon steel
阀球Valve	304、316、316L
密封材质Sealing material	PTFE、EK、
适用介质Applicable medium	气体、水、及油类Gas, water, and oil
可选附件Optional accessories	限位开关、定位器、电磁阀、减压阀Limit switch, locator, electromagnetic valve, pressure reducing valve

电气动螺纹球阀概述Electro-pneumatic threaded ball valve Overview

该系列螺纹球阀，外形美观，体积小且重量轻，同时阀轴防静电，防爆出，有蝶型弹簧自动压紧填料。适合机械设备配套、水处理加药、气体管道等选用。
This series of ball valve, beautiful appearance, small volume and light weight, and the valve shaft anti-static,anti explosion, a butterfly spring automatic compression packing. Suitable for mechanical equipment, water treatment dosing, gas pipelines and other selected.

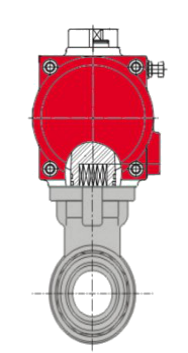

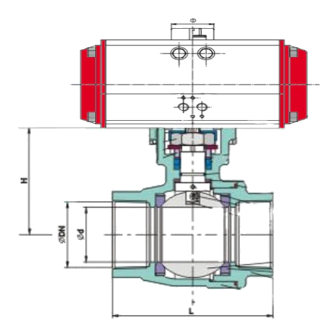

规格示例图series specifications example in Figure

尺寸表

通径（mm）	英寸”	尺寸（mm）
		L	Фd	IS0 5211	H	øDN
8	1/4	67	10.6	F03-F04	42	NPT BSP PT DIN
10	3/8	67	12.7	F03-F04	42
15	1/2	67	15	F03-F04	42
20	3/4	72.4	20	F03-F05	49
25	1	85	25	F04-F05	58
32	1 1/4	94	32	F04-F07	63
40	1 1/2	105	38	F05-F07	71
50	2	125	50	F05-F07	78
65	2 1/2	155	63.5	F07-F10	101.5
80	3	173	76	F07-F10	109
