参数Parameter

NO	零件名称PART NAME	材质MATERIALS
1	阀体BODY	A216-WCB	A352-LCB	A351-CF8	A351-CF8M
2	侧体 SIDE BODY	A216-WCB	A352-LCB	A351-CF8	A351-CF8M
3	球体BALL	A105+ENP	A350-LF2+ENP	A182-F304	A182-F316
4	垫片GASKET	304缠绕带+石墨 304 winding belt + graphite			316缠绕带+石墨304 winding belt + graphite
5	螺母NUT	A194-2H	A194-7	A194-8
6	螺柱BOLT	A193-B7	A320-L7	A192-B8
7	阀座BALL SEAT	25%Carbon-TFM1600
8	阀杆STEM	A182-F6a		A182-F304	A182-F316
9	下轴承  LOWER BEARING	304+PTFE+Mos2			316+PTFE+MoS2
10	填料PACKING	柔性石墨 Flexible graphite
11	填料压套packing set	A276-410		A276-304	A276-316
12	上轴承  upper bearing	304+PTFE+Mos2			316+PTFE+Mos2
13	填料压板Filler plate	A216-WCB	A351-CF8
14	蝶形弹簧SPRING	A240-301

电、气动法兰球阀概述Electric, pneumatic flange ball valve Overview
该系列法兰球阀为软密封浮动球阀，采用了防静电、防爆出的阀杆设计，并有防火设计可选。中轴有蝶型弹簧自动压紧填料，使用寿命设计为10万次，维护期长；加之阀体上有ISO5211安装平台设计，电气动球阀体积小，不受安装方向限制，被客户广泛认可。（阀连接：国标，美标，德标，日标（可选）。产品多用于化工，水处理，工业气体，食品制药与机械制造等行业。
Flanged ball valves of the series for soft sealing floating ball valve, the use of anti-static, explosion-proof stem design and fire safety design options. Axis there is a butterfly spring automatically compress the packing design life of 100 000 long maintenance period; ISO5211 installation platform design coupled with the valve body, the electro-pneumatic valve, small size, free from the restrictions on mounting direction, customers widely recognized . (Valve connection: GB, American standard, German standard, Japanese standard (optional). Products used for chemical, water treatment, industrial gases, food, pharmaceutical and machinery manufacturing industries.

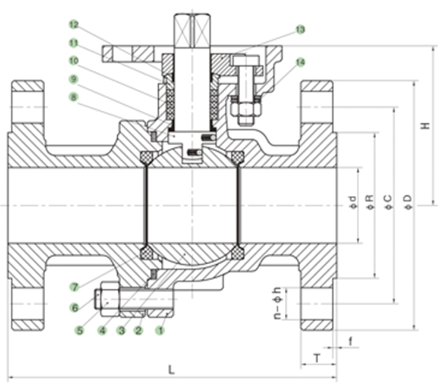

规格示例图series specifications example in Figure

结构特性:防火安全设计、防静电设计、阀杆防爆出结构、阀腔压力平衡结构、IOS 5211直接安装平台设计、填料再锁紧便捷调节结构、碟簧活载式填料压紧设计、旁路连接与排放功能.
Structure characteristics: fire safety design, anti-staticdesign, valve stem, valve explosion-proof structure ofcavity pressure balance structure, IOS 5211 is directly installed platform design, packing and locking, convenientadjusting structure of disc spring type packing design live load, bypass connection and discharging function.
尺寸表（ANSI）Table size（ANSI）

公称通径		GV-B2471 Class150								GV-B2472 Class300
		外形尺寸		法兰尺寸						外形尺寸		法兰尺寸
DN	NPS	L	H	D	T	f	R	C	N-фh	L	H		D	T	f	R	C	N-фh
15	1/2”	108	80	90	9.6	2	34.9	60.3	4-ф16	140	80		95	12.7	2	34.9	66.7	4-ф16
20	3/4”	117	85	100	11.2	2	42.9	69.9	4-ф16	152	85		115	14.3	2	42.9	82.6	4-ф19
25	1”	127	90	110	12.7	2	50.8	79.4	4-ф16	165	90		125	15.9	2	50.8	88.9	4-ф19
32	1-1/4”	140	95	115	14.3	2	63.5	88.9	4-ф16	178	95		135	17.5	2	63.5	98.4	4-ф19
40	1-1/2”	165	130	125	15.9	2	73.0	98.4	4-ф16	190	130		155	19.1	2	73.0	114.3	4-ф22
50	2”	178	140	150	17.5	2	92.1	12.7	4-ф19	216	140		165	20.7	2	92.1	127.0	8-ф19
65	2-1/2”	190	180	180	20.7	2	104.8	139.7	4-ф19	241	180		190	23.9	2	104.8	149.2	8-ф22
80	3”	203	190	190	22.3	2	127.0	152.4	4-ф19	282	190		210	27.0	2	127.0	168.3	8-ф22
100	4”	229	235	230	22.3	2	157.2	190.5	8-ф19	305	245		255	30.2	2	157.2	200.0	8-ф22
125	5”	356	260	255	22.3	2	185.7	215.9	8-ф22	381	275		280	33.4	2	185.7	235.0	8-ф22
150	6”	394	280	280	23.9	2	215.9	241.3	8-ф22	403	280		320	35.0	2	215.9	269.9	12-ф22
200	8”	457	335	345	27.0	2	269.9	298.5	8-ф22	502	335		380	39.7	2	269.9	330.2	12-ф26
