参数Parameter

空气驱动 Air driven	压缩空气5-7bar（可带手轮）Compressed air5-7bar (with a hand wheel)
公称通径Nominal diameter	50-600mm
公称压力Nominal pressure	1.0-6.4Mpa
适用温度Applicable temperature	-30 -̴210℃
连接方式Connection mode	对夹Clip
阀结构 Valve structure	二偏心  Two eccentric,
阀体 Body	304、316、碳钢 Carbon steel
阀板 plate	304、316、碳钢Carbon steel
密封材质 Sealing material	PTFE
适用介质Applicable medium	气体、水及油类等Gas, water and oil
可选附件Optional accessories	限位开关、定位器、电磁阀、减压阀Limit switch, locator, electromagnetic valve, pressure reducing valve

电、气动双偏心蝶阀概述Electric, pneumatic double eccentric butterfly Overview
双偏心蝶阀体积小，重量轻，密封性能好，口径大时，成本较球阀底很多，从而广泛代替球阀应用！该系列蝶阀主要应用于化工、气体、船舶、医药、机械制造、电子及水处理等行业。
Double eccentric butterfly valve small volume, light weight, good sealing performance, large-caliber, the more costly than ball valves end of a lot, which is widely in place of a ball valve applications. The series butterfly valve is mainly used in chemical, gas, shipbuilding, medicine, machinery manufacturing, electronics and water treatment industries.

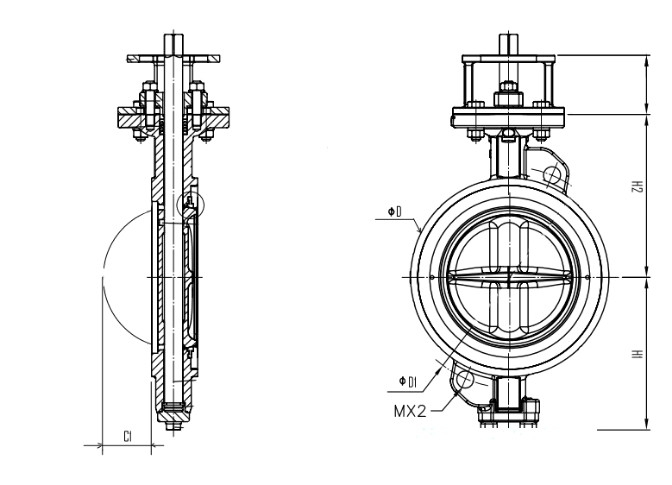

规格示例图series specifications example in Figure

尺寸表（ANSI）

SIZE	Face to face L	H1	H2	фD	ФD1	C1
50	43	99	178	92	37	2
65	46	110	185	108	63	15
80	47	128	210	126	78	22
100	53	150	227	153	95	25
125	57	163	240	184	118	36
150	56	176	255	212	143	50
200	62	206	300	268	188	70
250	68	238	340	326	236	90
300	78	269	390	375	282	106
350	78/92	306	426	416	322	125
400	102	342	490	476	371	140
450	114	370	515	534	418	157
500	127	399	550	588	566	177
600	154	455	640	692	570	210
600	154	455	640	692	570	210
